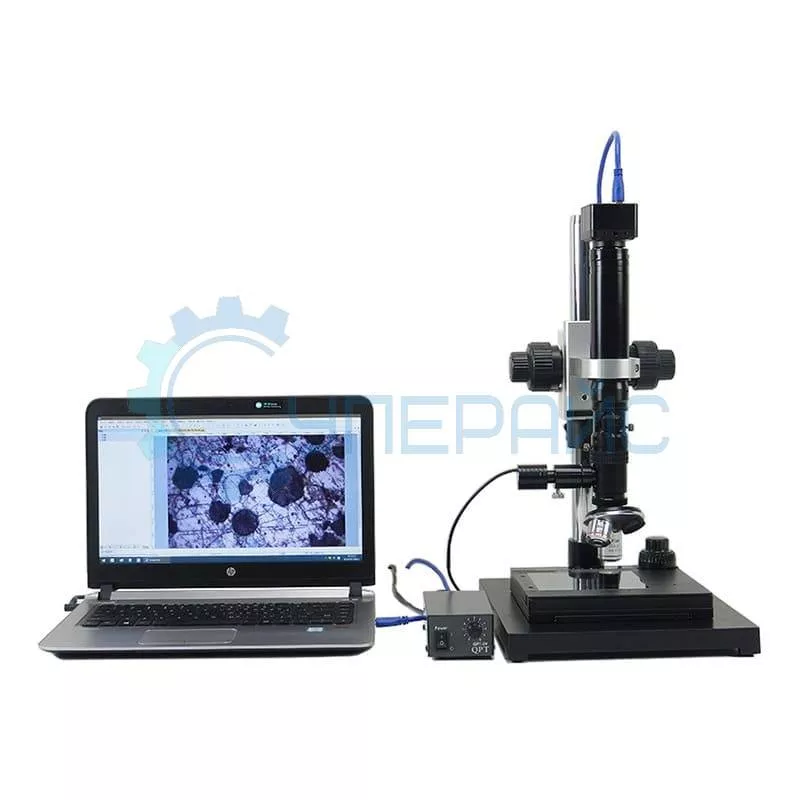

Промышленный микроскоп Saike Digital SK-HZM с камерой USB500W-3.0 и двумя объективами
Технические характеристики Saike Digital SK-HZM
| Материал оптики | оптическое стекло |
| Рабочее расстояние | 5X: 23,6 мм 20X: 11,9 мм |

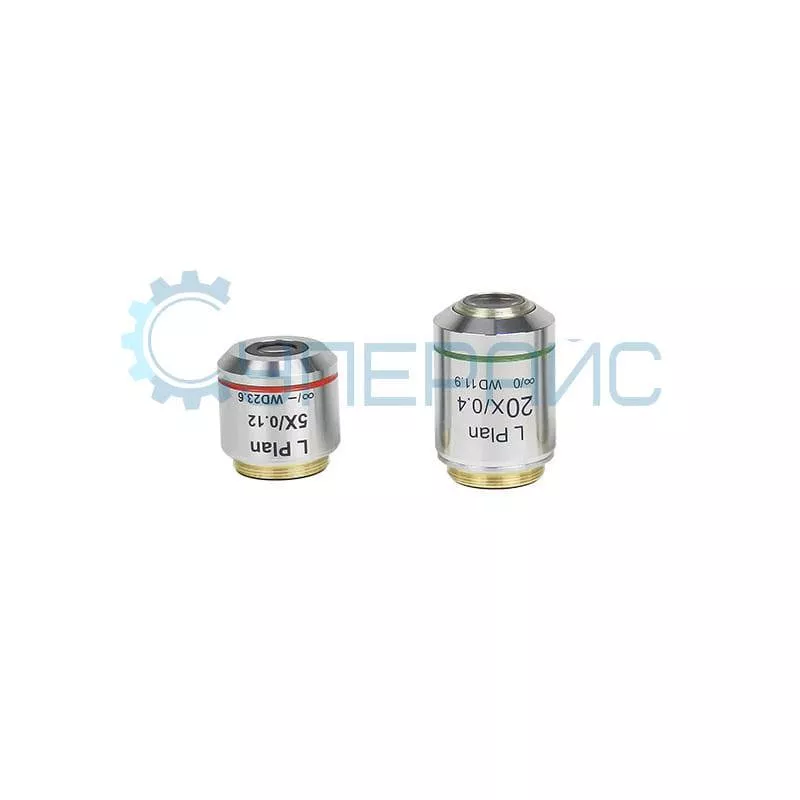

| Объектив | L Plan 5X/0.12 L Plan 20X/0.4 |
| Оптический зум | 5X; 20X |
| Электронное увеличение микроскопа | 5X: 120X ~ 550X (для дисплея 14") 20X: 185X ~ 2500X (для дисплея 14") |
| Регулировка по оси Z | 49 мм |
| Рабочий радиус | 150 мм |
| Максимальная высота объекта | 170 мм |
| Подсветка | коаксиальная с регулировкой яркости |
| Поле зрения | 5X: 2,4x1,3 ~ 0,54x0,2 мм 20X: 0,77x0,43 ~ 0,12x0,07 мм |

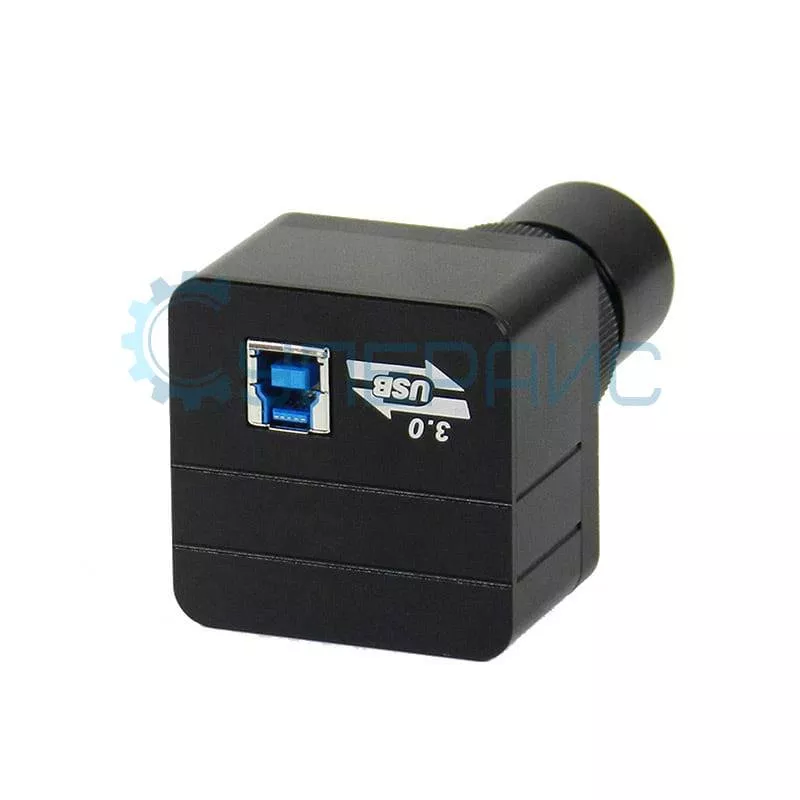

| Характеристики видеоокуляра | |
| Сенсор | 5 Мп, 1/2,5" CMOS |
| Размер пикселя | 2,2x2,2 мкм |
| Динамический диапазон | 64 дБ |
| Соотношение сигнал/шум | 35 дБ |
| Частота кадров и разрешение | 2592x1944 - 23 кадра в секунду 1920x1080 - 56 кадров в секунду 1280x1024 ~ 640x480 - 57 кадров в секунду |
| Светочувствительность | 2.0 V/lux-sec (550nm) |
| Тип крепления объектива | C/CS |
| Функция измерения | да (с помощью программного обеспечения) |
| Измеряемые параметры | величина угла (по 3 точкам, по 4 точкам), длина отрезка, величина дуги и др.; построение прямоугольника, эллипса, круга (по центру, радиусу), построение отрезка (по 3 точкам), построение произвольного многоугольника, построение кривой, построение параллельных линий и др.; возможность оставления текстовой метки, встроенная шкала, установка порядка наложения результатов измерения и др. |
| Язык | китайский, английский, каталанский, французский, немецкий, индонезийский, итальянский, японский, корейский, польский, русский, испанский, тайский, турецкий |
| Выход | USB 3.0 |
| Поддержка ОС | Windows 7 / 10 |

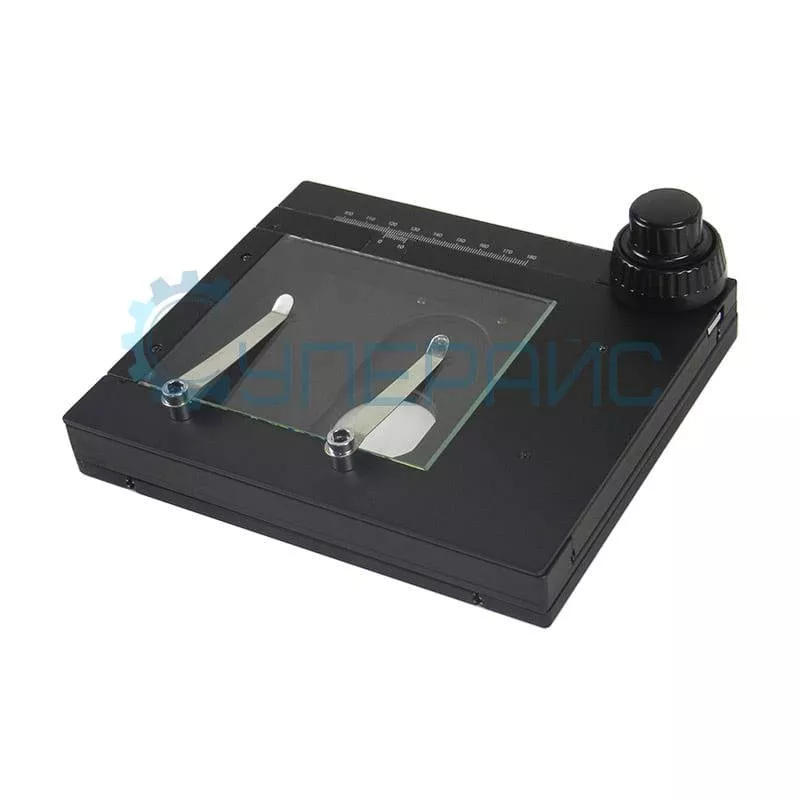

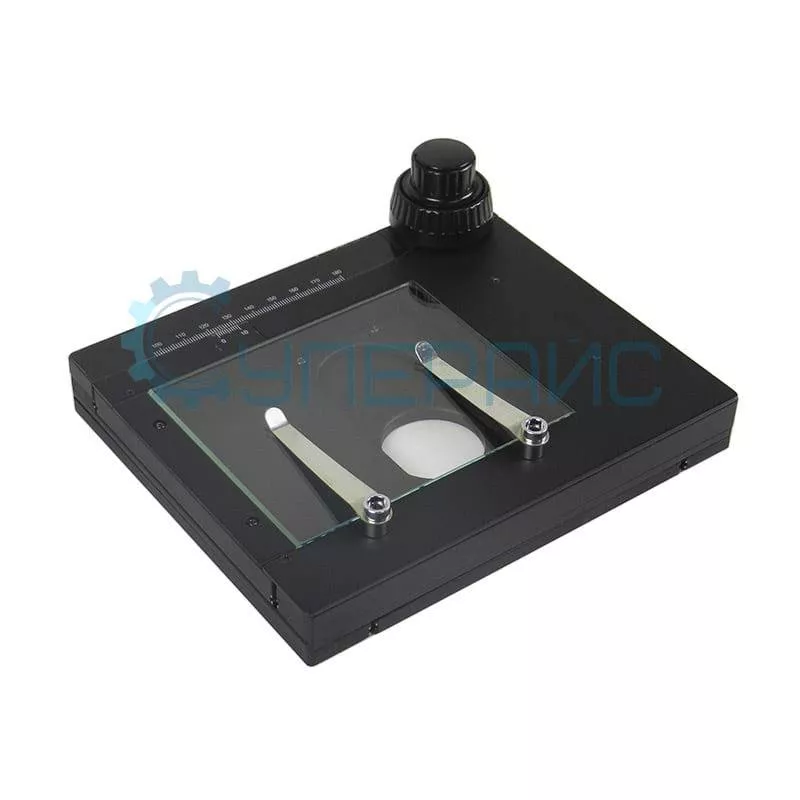

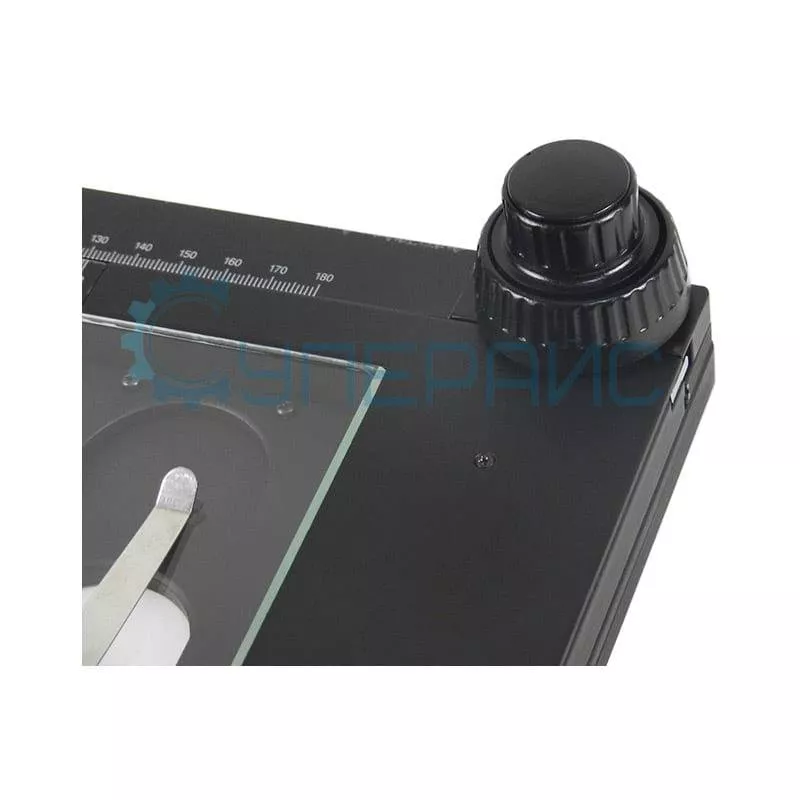

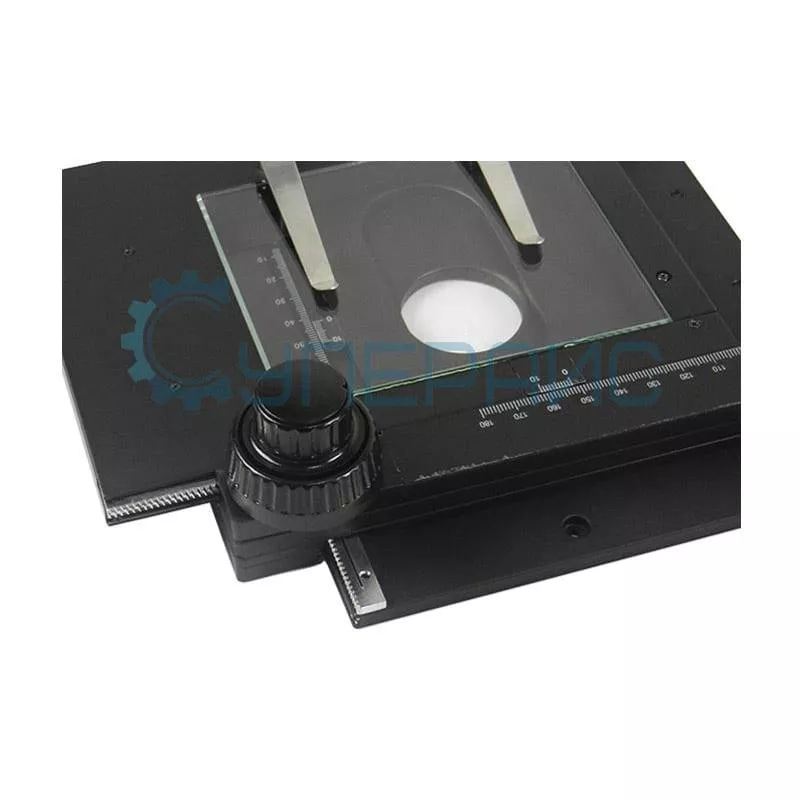

| Характеристики координатного предметного стола | |
| Габариты | 180 мм x 155 мм x 26 мм |
| Точность измерения | 0,1 мм |
| Ход | горизонтальный: 75 мм вертикальный: 55 мм |
| Перемещение по осям (X,Y) | непрерывное |
| Общие характеристики | |
| Питание | 12 В DC |
| Габариты основания кронштейна | 280 мм х 250 мм х 30 мм |
| Высота | 390 мм |
| Габариты упаковки | 460 мм x 330 мм x 300 мм |
| Вес брутто | ~ 8 кг |
| Комплектация | электронный микроскоп Saike Digital SK-HZM: объектив L Plan 5X/0.12 – 1 шт объектив L Plan 20X/0.4 – 1 шт узел крепления объективов (на 3 объектива) – 1 шт камера USB500W-3.0 – 1 шт коаксиальный осветитель с адаптером питания – 1 шт программное обеспечение для проведения измерений – 1 шт подъемный кронштейн – 1 шт |
| Совместимость | 20-кратный объектив Saike Digital Plan 20x |
Профессиональный микроскоп Saike Digital SK-HZM
Микроскоп Saike Digital SK-HZM объединяет координатный стол, два объектива и цифровую камеру для детального изучения миниатюрных объектов. Прибор будет полезен в микроэлектронике, металлургии, лабораторных исследованиях. Сочетание механической точности координатного стола с высокотехнологичными оптическими компонентами создаёт комплексное решение.
Конструктивные особенности

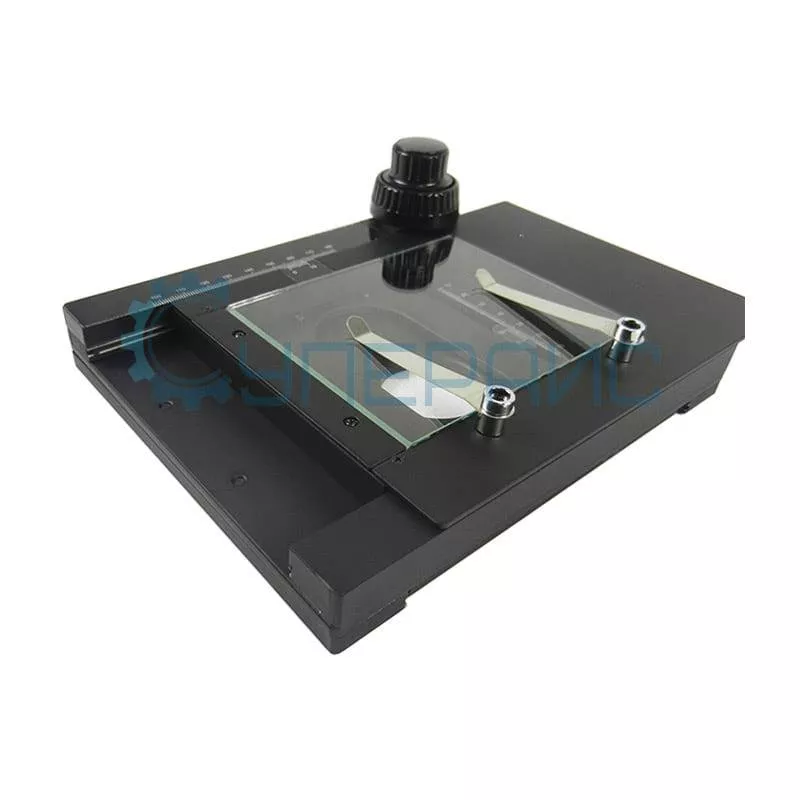

Координатный стол обуславливает точное позиционирование образцов при исследованиях. Точность движения по осям X и Y помогает последовательно анализировать различные участки.
Преимущества аппарата:
- коаксиальная подсветка с настройкой интенсивности света;
- оптический зум и электронное увеличение в одном устройстве;
- камера с интерфейсом USB 3.0 (в комплекте с моделью);
- большой предметный стол 180x155x26 мм с возможностью непрерывного горизонтального и вертикального перемещения;
- эргономичный дизайн корпуса, спроектированного для снижения усталости оператора при длительной работе.
Настраиваемая яркость подсветки помогает создать оптимальные условия наблюдения. Камера устройства записывает видео для последующего анализа полученных результатов.
Практическое применение
Оптический металлографический микроскоп SK-HZM выступает гибким инструментом для большого списка работ. Удобная настройка и широкий функционал повышают эффективность работы. Реализована функция проведения измерений с применением ПО. Можно измерять величину угла, длину отрезка и другие параметры.
Сферы использования микроскопа:
- проверка качества электронных компонентов, включая контроль паяных соединений, выявление микротрещин в корпусах и дефектов печатных плат;

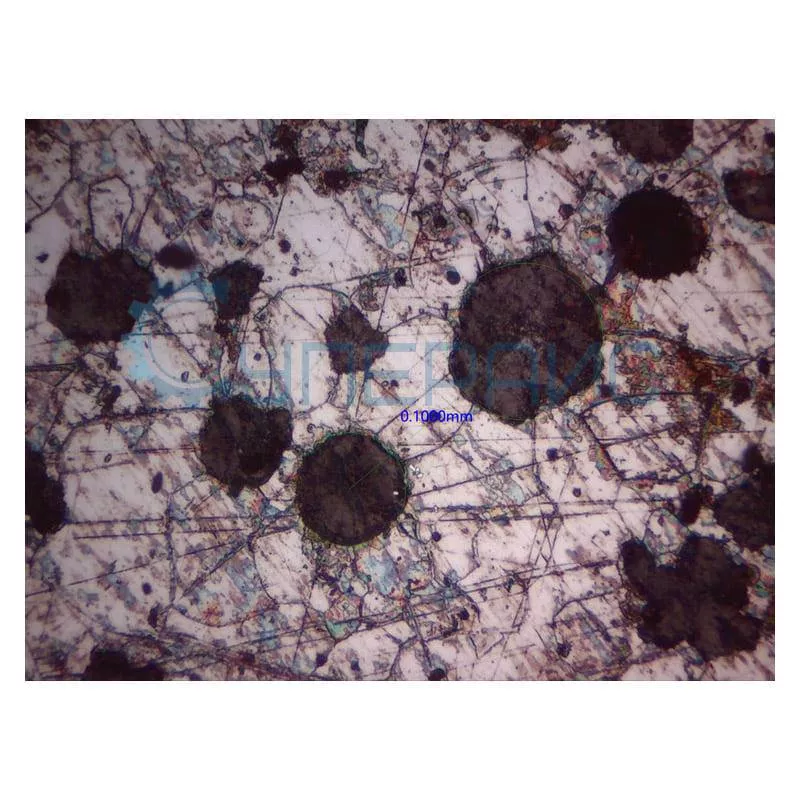

- изучение структуры металлов на микроуровне для определения качества сплавов и выявления микродефектов в металлических изделиях;
- обучение студентов практическим навыкам работы с прецизионным оборудованием;
- создание справочных баз данных и каталогов образцов.
Обзорная таблица микроскопов Saike Digital
| Характеристики | SK-HZM с камерой HDMI-T | SK-HZM с камерой USB500W-3.0 | SK-HZM с камерой USB1800W-3.0 | SK-HZM с камерой USB1800W-3.0 и объективами X5 X10 | SK-HZM | SK-HZM с двумя объективами |
| Исполнение | Настольный | |||||
| Конструкция | Прямой | |||||
| Встроенный дисплей | Нет | |||||
| Дистанционное управление | Да | Нет | Нет | Нет | Да | Нет |
| Максимальное геометрическое увеличение, крат | 550 | 2500 | 2500 | 1200 | 550 | 1200 |
| Разрешение матрицы цифровой камеры, число мегапикселей | 16,0 | 5,0 | 18,0 | 18,0 | 16,0 | 1,3 |
| Материал оптики | Оптическое стекло | |||||
| Координатный предметный столик | Нет | Да | Да | Да | Да | Да |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
