Raspberry Pi Protoboard PCB
Хотите увековечить собранный прототип на Breadboard’е для компьютера Raspberry Pi? Используйте макетную плату Raspberry Pi Protoboard PCB, которая придаст вашему устройству законченный и эстетичный вид. Разместите необходимые электронные компоненты на макетке, примените скилы пайки и ваш уникальный шилд готов к использованию.
Подробности
Raspberry Pi Protoboard PCB — это макетная плата для прототипирования схем с лужёными отверстиями под пайку. Шаг между отверстиями стандартный 2,54 мм, что означает совместимость с большинством электронных компонентов с выводными контактами.

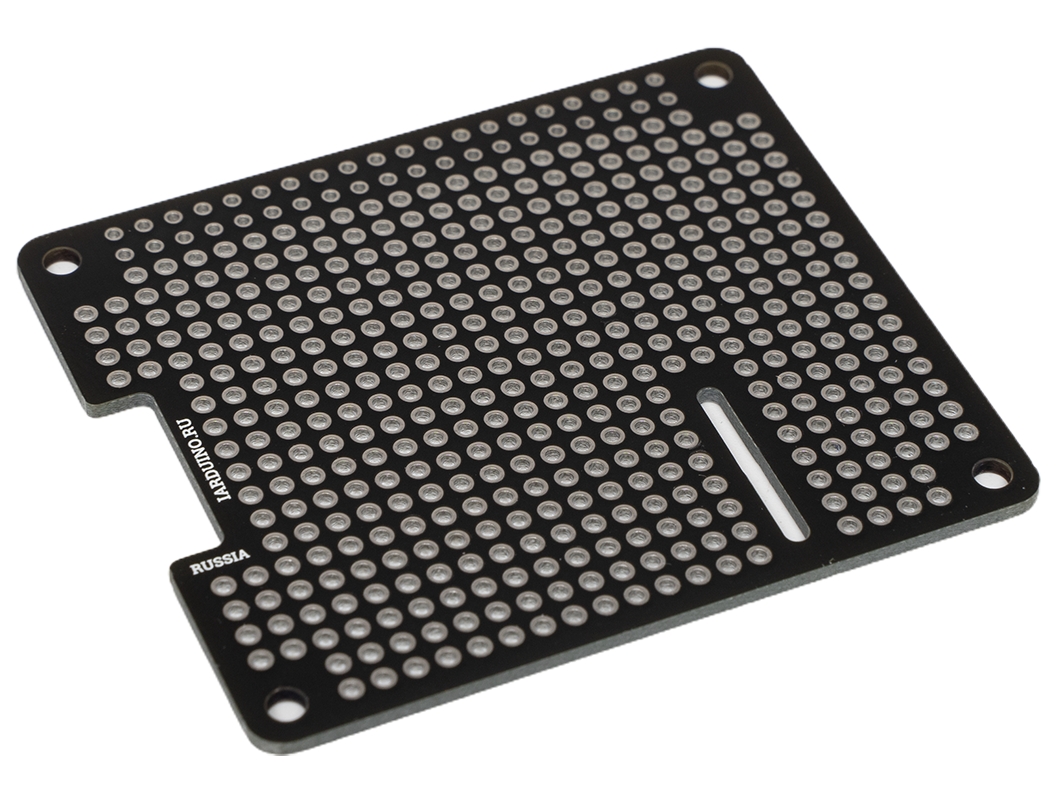

По расположению монтажных отверстий и геометрии плата полностью совпадает со стандартом Raspberry Pi HAT, включая вырезы под штатный дисплей и камеру. На доске Raspberry Pi Protoboard PCB доступно 452 контактных точек пайки:
- 40 точек приходится на разъём PBD-40 для коммуникации с Raspberry Pi.
- 412 точек предусмотрены для установки электронных компонентов в макетную плату.
Raspberry Pi Protoboard PCB относится к макетным платам под пайку, а значит для прототипирования вам понадобится:
- Набор для пайки или комплектующие по отдельности: паяльник, припой и канифоль.
- Монтажный провод для соединения электронных компонентов.
Если вы не умеете паять ничего страшного, просмотрите наш обучающий видеоурок.
