Контроллер Iskra Nano (без ног) AMP-B225

При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

Iskra Nano - миниатюрная платформа для разработки встраиваемых систем. Используйте плату в местах, куда полноразмерной Arduino не пробраться: в переносном GPS-трекере, алкотестере или другом портативном устройстве.

Iskra Nano также позволит создать недорогую систему из множества микроконтроллеров, например, оборудовать одной управляющей платой каждую комнату в квеструме.

Скрытьописание

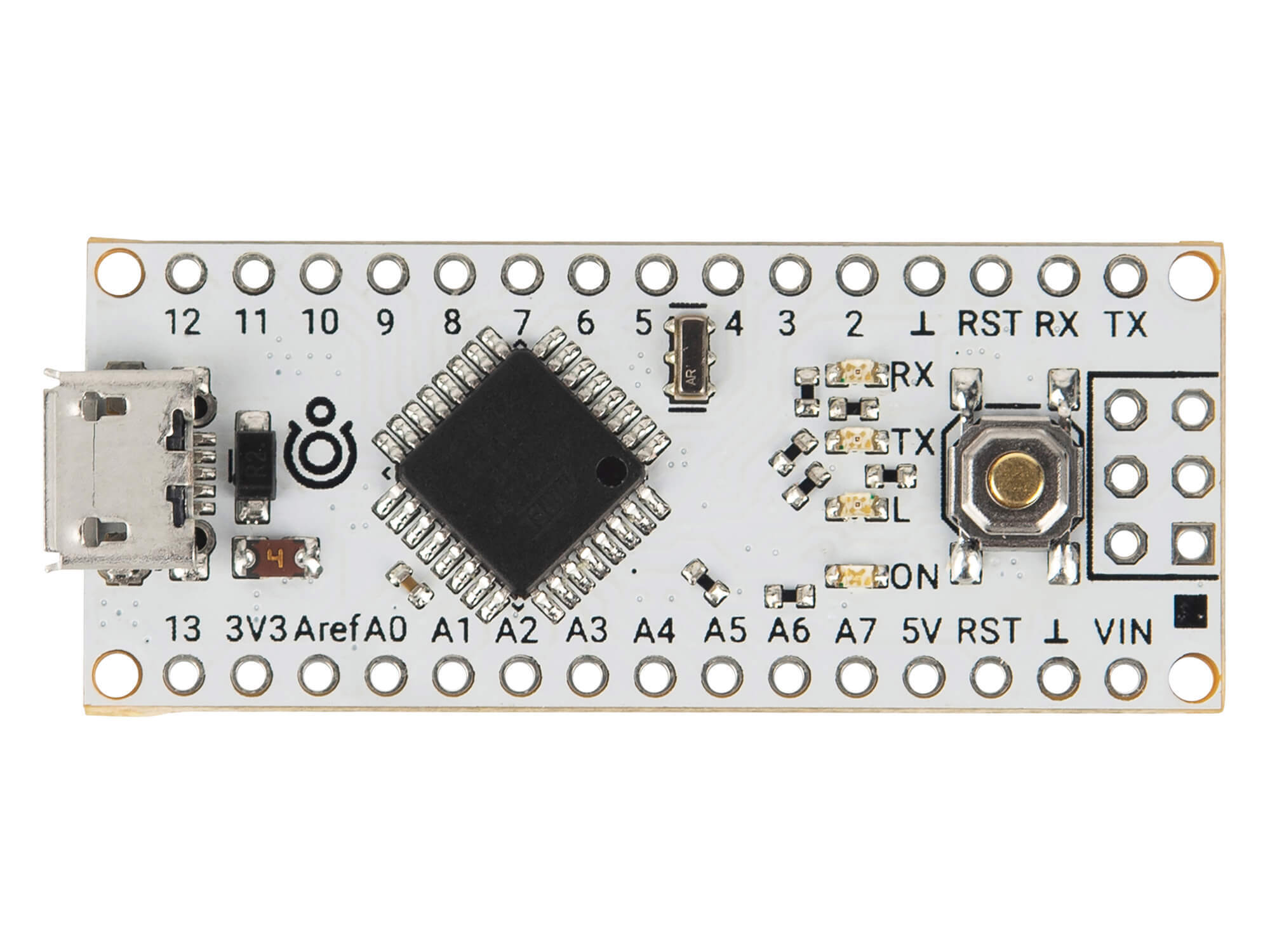

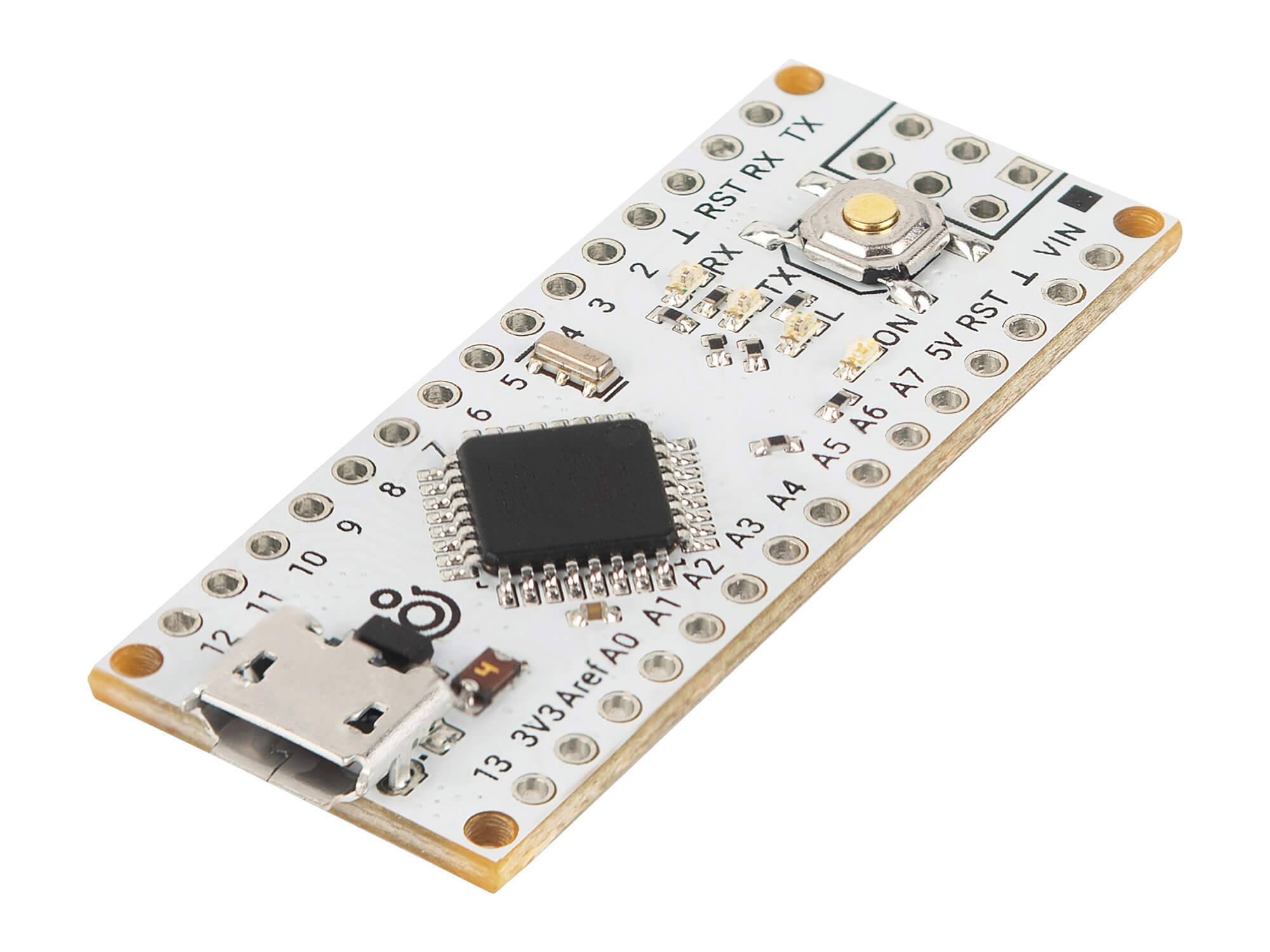

Версия платы без контактных ножек подходит для самых миниатюрных проектов. Для прототипирования на макетной плате пригодится модификация Iskra Nano с ногами.

Особенности

• Полная аппаратная и программная совместимость с Arduino Nano.
• Более мощный регулятор напряжения выдаёт ток до 1 А на шине 3,3 В.
• Произведено в России с любовью и соблюдением высоких технических норм.

Начинка

Сердце платы Iskra Nano - 8-битный микроконтроллер Microchip ATmega328P семейства AVR с тактовой частотой 16 МГц. На борту содержится 2 КБ оперативной памяти, 32 КБ флеш-памяти и 1 КБ EEPROM. Точно такой же чип установлен на оригинальной Arduino Nano.

Интерфейсы

По бокам платы расположены 30 контактов со стандартным шагом 2,54 мм. Чтобы использовать Iskra Nano с макетными платами, вам понадобится припаять к ней штыревую вилку.

Для подключения периферии отведено 22 контакта ввода-вывода общего назначения (GPIO) с дополнительными возможностями.

• 8 контактов принимают аналоговый сигнал через 10-битный АЦП.
• 6 контактов позволяют вывести аналоговое значение с помощью 8-битного ШИМ-сигнала.
• Предусмотрены аппаратные интерфейсы UART, SPI и I²C.

Программирование

Плата Iskra Nano программируется как в привычной среде Arduino IDE, так и с помощью графического языка программирования XOD IDE. В обоих случаях контроллер ведёт себя как стандартная Arduino Nano, поэтому смело указывайте её в настройках. Из этого также следует, что Iskra Nano совместима со всеми проектами и примерами кода, написанными для Нано.

Питание

Платформа питается через разъём Micro-USB или напрямую через контакт Vin.

• При питании через USB подойдёт наш сетевой адаптер с кабелем Micro-USB.
• Для питания через пин Vin используйте источник напряжения на 7-12 В или батарейный отсек.

Характеристики

• Модель: Amperka Iskra Nano (AMP-B225)
• Микроконтроллер: ATmega328P
• Архитектура: AVR (8 бит)
• Тактовая частота: 16 МГц
• Flash-память: 32 КБ (2 КБ занимает загрузчик)
• SRAM-память: 2 КБ
• EEPROM-память: 1 КБ
• Контакты ввода-вывода: 22
• Контакты с АЦП: 8
• Разрядность АЦП: 10 бит
• Контакты с ШИМ: 6
• Разрядность ШИМ: 8 бит
• Аппаратные интерфейсы:
  • 1× SPI
  • 1× I²C
  • 1× UART
• Логический уровень напряжения: 5 В
• Входное напряжение питания:
  • Через USB: 5 В
  • Через пин Vin: 7-12 В
• Максимальный выходной ток пина 5V: 1 A
• Максимальный выходной ток пина 3V3: 1 A
• Максимальный ток с пина или на пин: 40 мА
• Размеры: 45×18×4,5 мм
