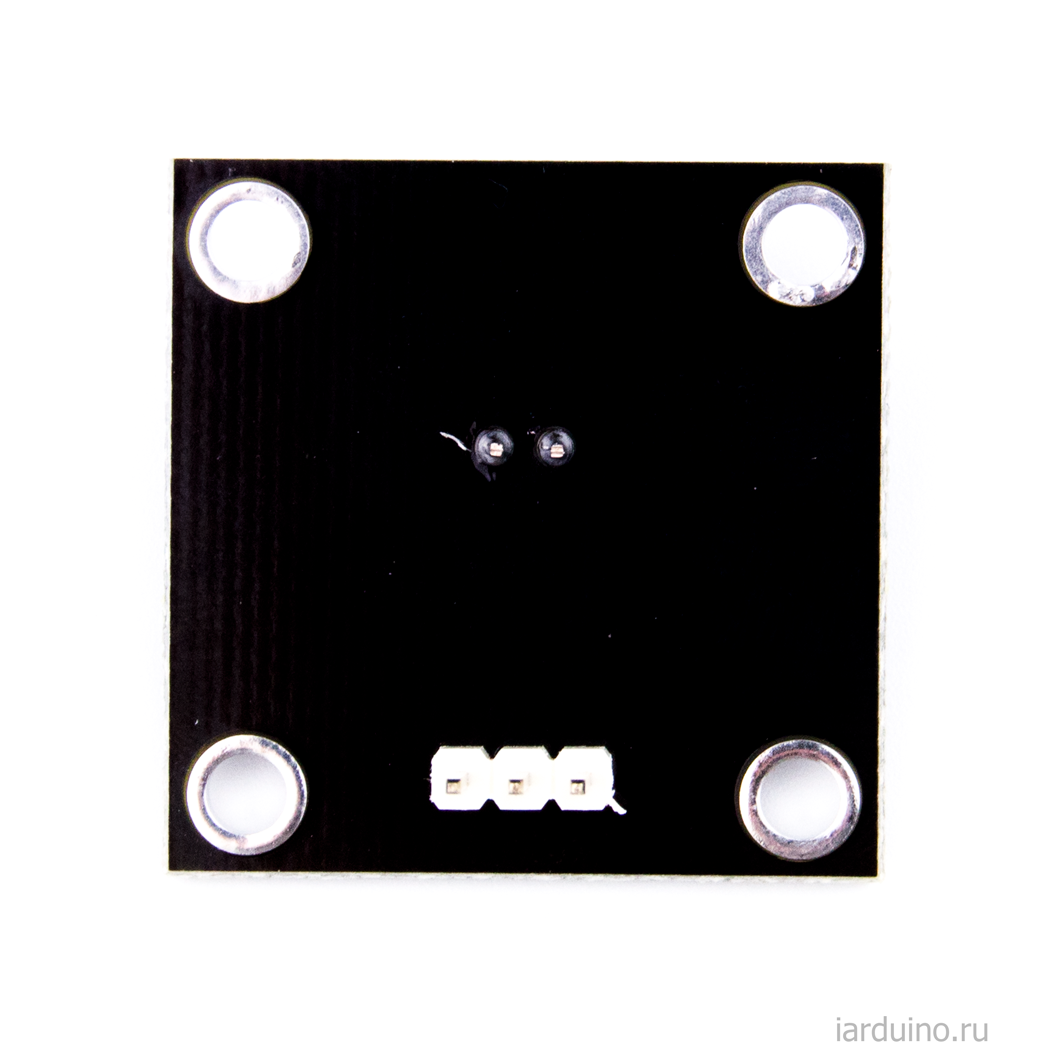

ИК-передатчик (Trema-модуль) для Arduino

Общие сведения

Trema-модуль ИК-передатчик — позволяет управлять проектами на расстоянии совместно с ИК-приёмником. Можно дистанционно управлять роботами или включать и выключать освещение, жалюзи, обогрев, и многое другое.

Подробнее про модуль.

Видео

Характеристики

• Входное напряжение: 4,0 ... 5,5 В (номинально 5 В)
• Потребляемый ток: до 100 мА в импульсном режиме (при Vсс = 5 В)
• Длинна световой волны: 940 нм (пиковое значение)
• Максимальная частота сигнала: до 10 МГц
• Расстояние передачи: до 10 м (при Vcc = 5 В)
• Рабочая температура: -25 … 85 °C
• Угол направленности: 120° (с потерей мощности < 50%)

Все модули линейки "Trema" выполнены в одном формате

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Модуль подключается к любому цифровому выводу Arduino.

Инструкция по подключению.

Для работы с модулем нами разработана библиотека iarduino_IR, которая позволяет работать с ИК-приёмником и(или) ИК-передатчиком.

библиотека использует второй аппаратный таймер,

НЕ ВЫВОДИТЕ СИГНАЛЫ ШИМ НА 3 ИЛИ 11 ВЫВОД!
