Модуль заряда литиевой Батареи 1А TP40561A для Arduino

Общие сведения

Модуль заряда литиевой батареи TP4056 1A — используется для зарядки Li-Ion аккумуляторов, а так же обеспечивает их защиту.

Характеристики

• Ток зарядки: 1A;
• Напряжение питания Uвх: 4.5~5.5 В;
• Защита аккумулятора:
  • От перезаряда: cвыше 4.25В;
  • От переразряда: ниже 2.5В;
  • Ограничивает ток заряда: до 1А;
  • Ограничивает ток разряда: до 3.2А;
  • От короткого замыкания;
• Индикация заряда;
• Интерфейс: micro USB;
• Диапазон температур: -10...+85;

Подключение

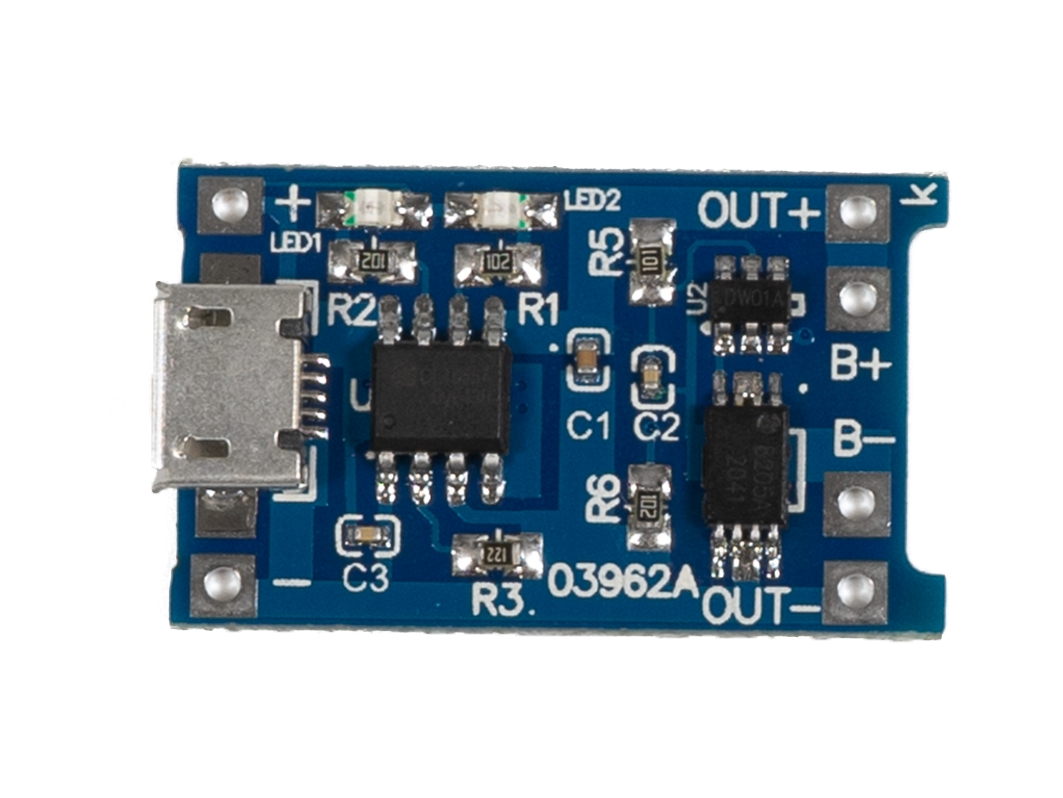

На плате имеются контактные площадки:

• B+ и B- — для подключения аккумулятора;
• OUT+ и OUT- — для подключения нагрузки;
• IN+ и IN– — для подключения питающего напряжения к плате;
• microUSB-вход — для подключения источника питания 5 В для заряда аккумулятора;

Комплектация

• 1х модуль заряда батареи TP4056 1A;

Ссылки

• DataSheet;
