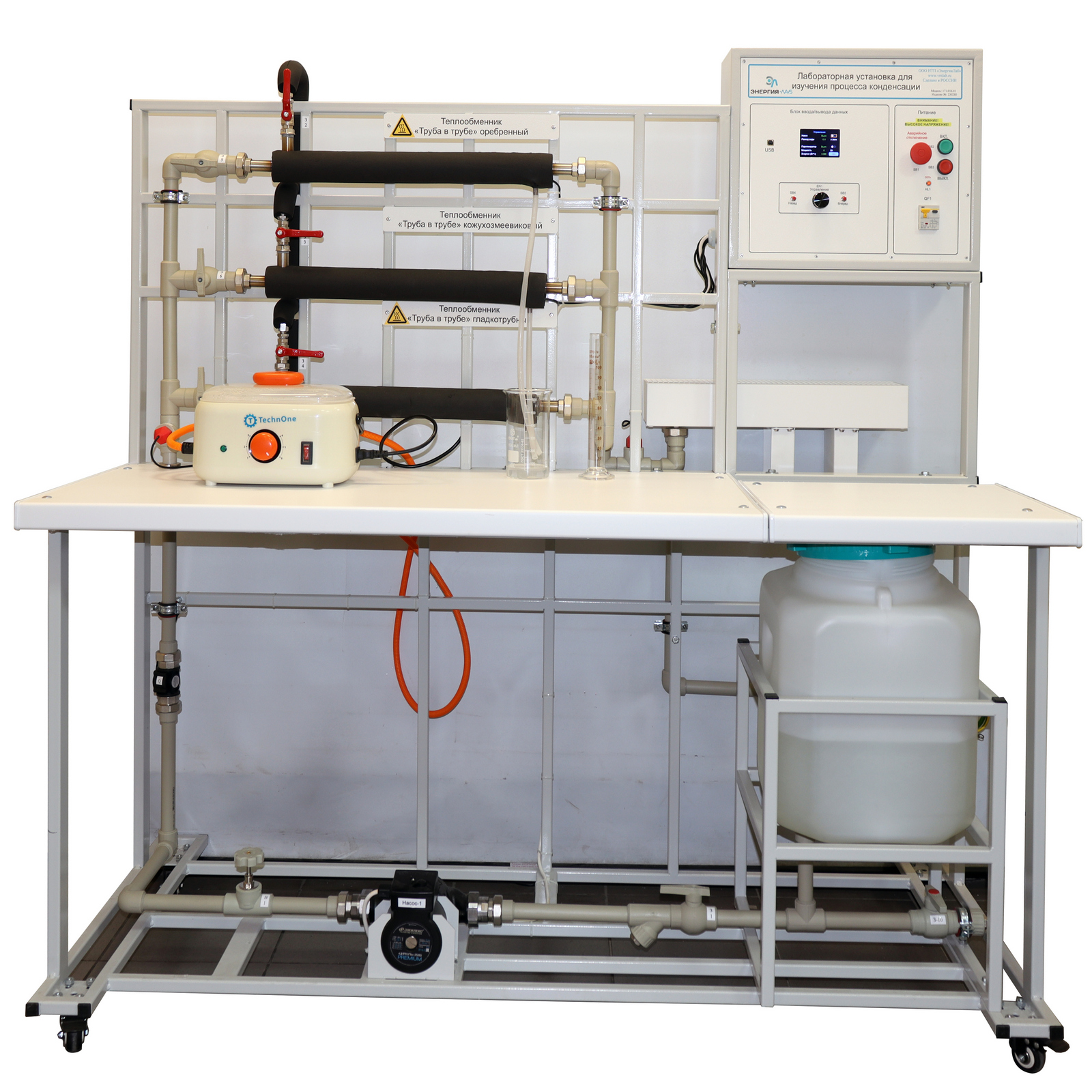

Лабораторная установка для изучения процесса конденсации

Описание товара

Установка предназначена для изучения процесса конденсации на одиночных горизонтальных трубах (гладкой и оребренной).

Состав
Металлическая рама с пластиковой столешницей
Модуль управления, автоматического сбора данных и программного управления экспериментом, подключаемый к компьютеру
Парогенератор
Теплообменный аппарат, конденсатор типа «труба в трубе» гладкотрубный
Теплообменный аппарат, конденсатор типа «труба в трубе» оребренный
Кожухозмеевиковый конденсатор
Бак для воды - 2 шт
Насос циркуляционный
Расходомер для воды с импульсным выходом
Соединительные трубы, шланги и запорная арматура
Датчик температуры - 6 шт.

Вся гидравлическая система выполнена из полипропиленового трубопровода.
Показания датчиков и интерфейс управления исполнительными устройствами отображаются на цветном дисплее, в виде таблицы. Использование цветного дисплея позволяет разделить данные по типу и обозначить стационарные и аварийные режимы работы.

Лабораторные работы

1. Изучение процесса конденсации на одиночной гладкой горизонтальной трубе
2. Определение коэффициента теплоотдачи при конденсации водяного пара на гладкой горизонтальной одиночной трубе
3. Изучение процесса конденсации на одиночной оребренной горизонтальной трубе
4. Определение коэффициента теплоотдачи при конденсации водяного пара на оребренной горизонтальной одиночной трубе
5. Определение коэффициента теплопередачи при конденсации водяного пара в аппарате типа «труба в трубе»
6. Сравнение коэффициентов теплопередачи при конденсации водяного пара в аппарате типа «труба в трубе» с гладкой и оребренной поверхностью
7. Изучение процесса конденсации на пучке гладких горизонтальных труб

Комплект поставки

1. Лабораторная установка по изучению процессов конденсации
2. Руководство по эксплуатации
3. Методические указания по выполнению лабораторных работ
4. Мультимедийная методика
5. Программное обеспечение
6. Гарантийный талон
7. Паспорт

Технические характеристики
