Аэроскоп X1C – стационарный обнаружитель БПЛА
- Расстояние обнаружения: 1-5 км
- Точность позиционирования: ≤5 метров
- Точность обнаружения: ≥95%
- Время отклика системы: 3-5 секунд
- Вес: ≤30 кг
- Размер: (513 мм*462 мм*187 мм)±2 мм
- Общее энергопотребление: ≤100 Вт
Описание
Принцип функционирования двухкомпонентной системы
Комплекс X1C представляет собой высокотехнологичное решение для противодействия несанкционированному использованию БПЛА в контролируемых зонах. Инженерно-техническая концепция базируется на пассивном многоспектральном радиомониторинге, что исключает демаскировку системы и электромагнитную интерференцию с окружающими устройствами. Двухкомпонентная архитектура, включающая детектор и направленный подавитель, обеспечивает оптимальную эффективность обнаружения и нейтрализации без необходимости избыточного радиоизлучения.
Технология радиочастотного обнаружения и локализации
Система радиочастотного мониторинга реализует алгоритмы многоуровневого пеленгования сигналов управления и передачи данных БПЛА в диапазонах 900 МГц, 1.2 ГГц, 2.4 ГГц, 5.2 ГГц и 5.8 ГГц. Вычислительный модуль анализирует спектральные характеристики радиосигналов, позволяя дифференцировать типы БПЛА с идентификацией серийных номеров для определенных моделей. Точность определения азимутального направления составляет 1.5 градуса, что обеспечивает высокоточное позиционирование цели на дистанции до 5000 метров по горизонтали и до 1000 метров по вертикали.
Аналитические возможности и обработка данных
Интегрированный вычислительный комплекс осуществляет многопараметрический анализ аэронавигационных данных с определением ключевых характеристик полёта: координаты в режиме реального времени (долгота, широта, высота), скорость, траектория движения, точки взлёта и предполагаемого возврата. Особенно примечательна функция локализации оператора БПЛА, позволяющая определить физические координаты источника управления. Система поддерживает одновременное отслеживание до 5 беспилотных аппаратов с визуализацией их траекторий на электронной карте и сохранением исторических данных для последующего анализа.
Средства нейтрализации и подавления
При идентификации несанкционированного БПЛА система автоматически активирует направленный подавитель сигнала, который позиционируется по вычисленному азимуту цели. Формируемый направленный поток электромагнитного излучения воздействует на радиоканалы в частотных диапазонах 900 МГц, 1500 МГц, 2400 МГц и 5800 МГц, нарушая связь между дроном и пультом управления. Эффективная дальность подавления составляет до 3000 метров благодаря использованию высокоэффективных направленных антенн, что минимизирует побочное электромагнитное воздействие на легитимные радиоэлектронные средства.
Интеграция и масштабируемость
Архитектура комплекса предусматривает сетевое взаимодействие множества детекторов для создания распределённой системы защиты с покрытием обширных территорий. Возможность интеграции с серверной платформой управления позволяет централизовать мониторинг и координацию защитных мероприятий. Система поддерживает взаимодействие с различными средствами нейтрализации БПЛА, включая специализированные подавители и спуферы систем глобального позиционирования, что обеспечивает многоуровневую защиту критически важных объектов.
Конструктивные особенности и эксплуатационная надежность

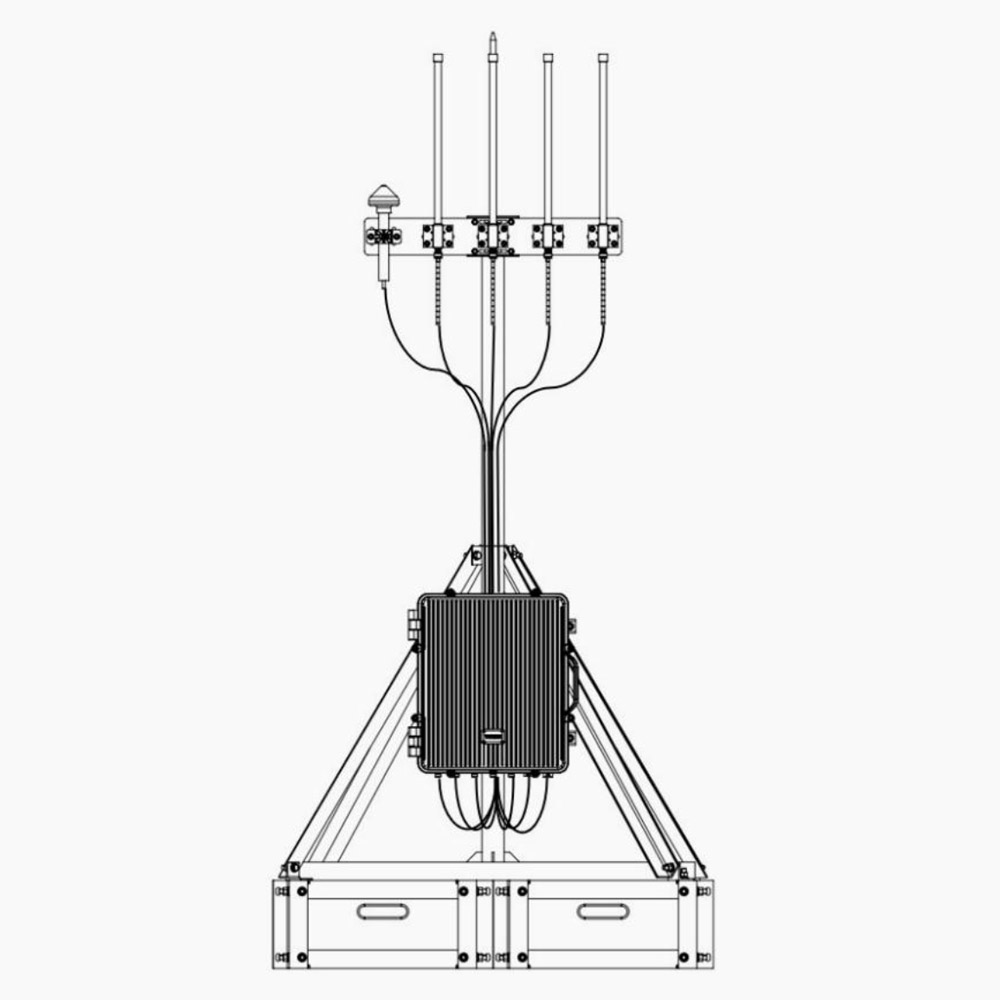

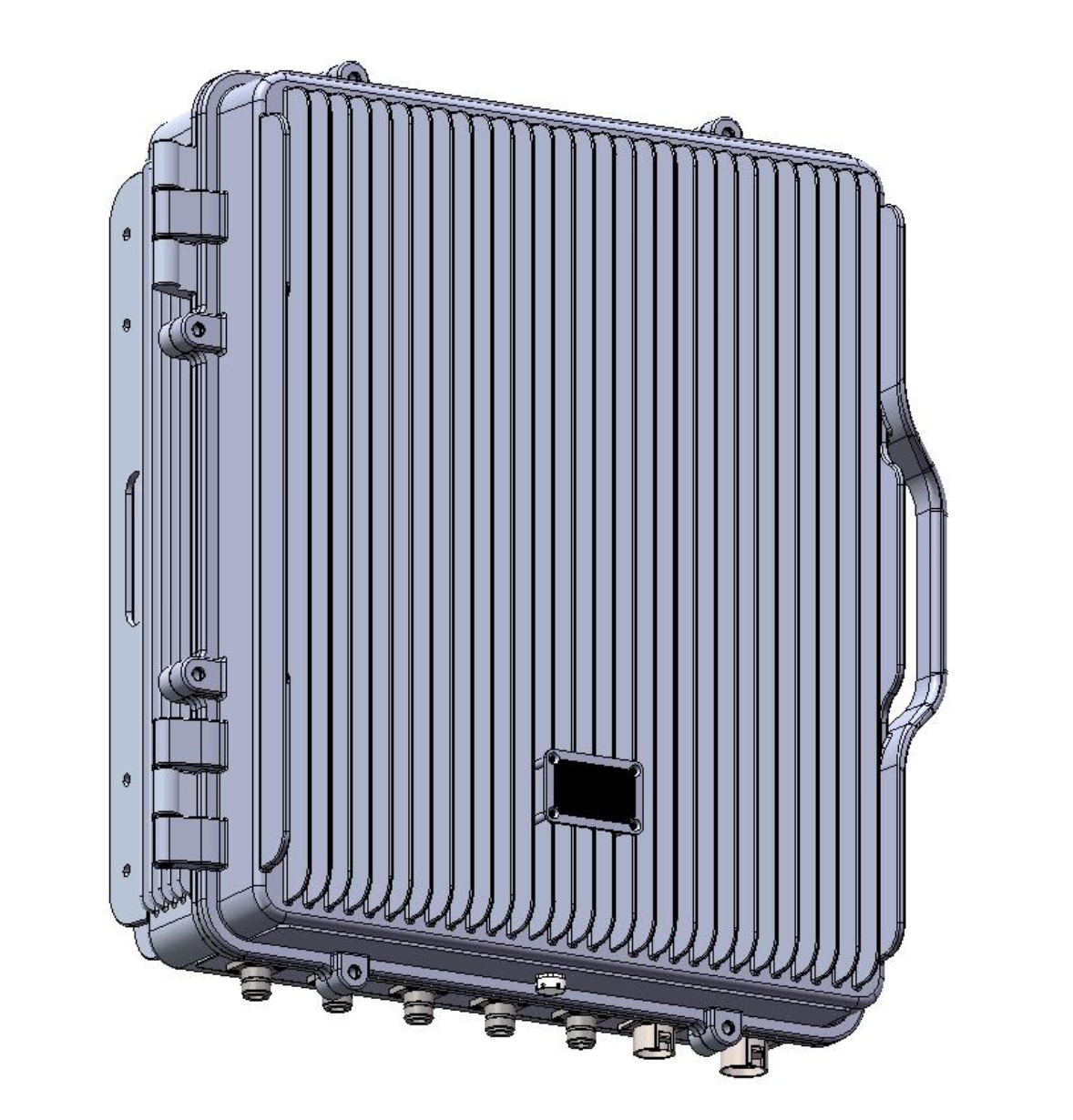

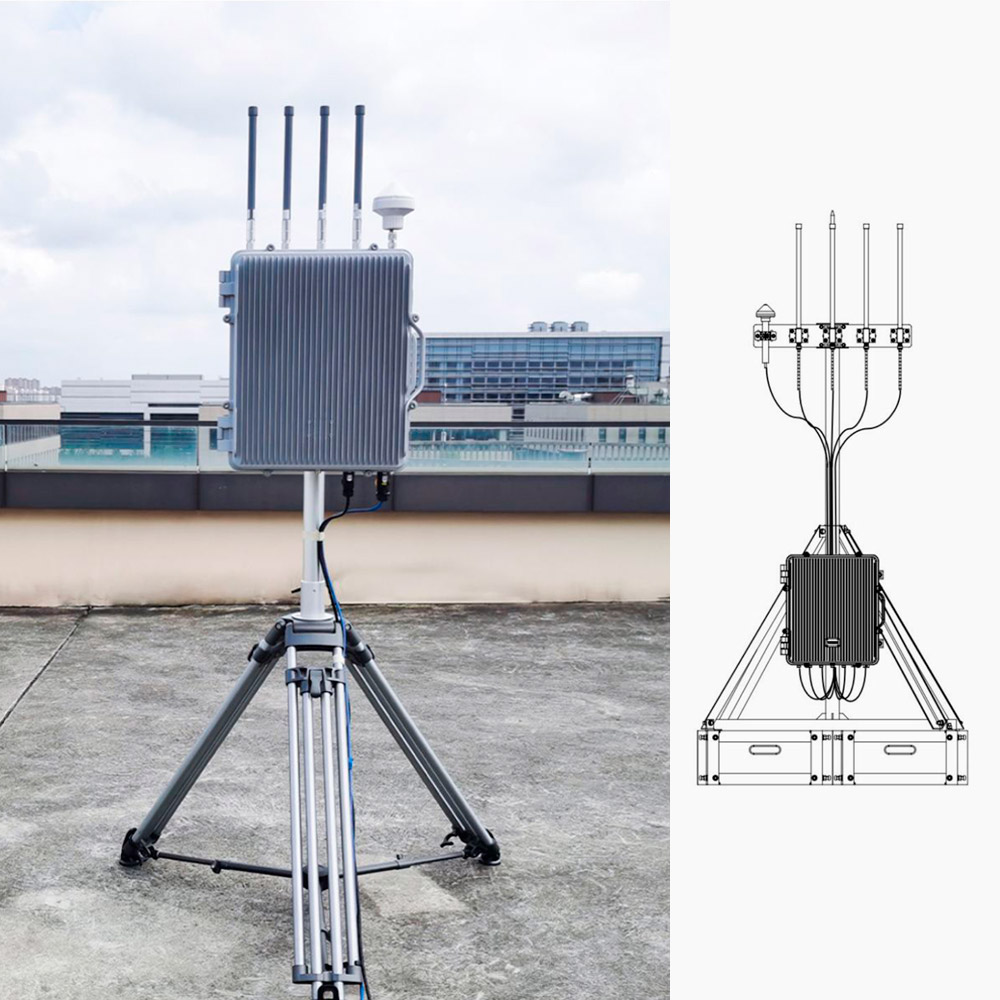

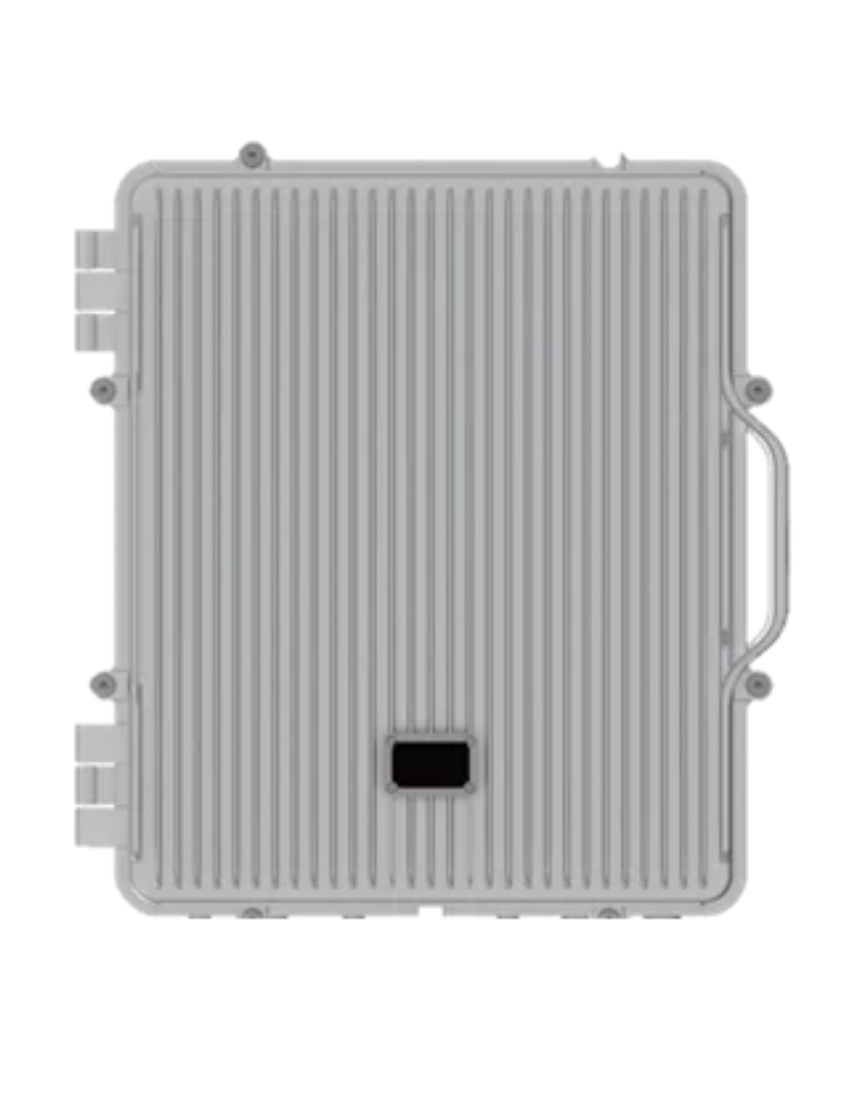

Конструкция детектора X1C реализована в защищенном корпусе с классом защиты IP65, что обеспечивает надежную эксплуатацию в уличных условиях при температурах от -30°C до +50°C. Габаритные размеры 51×46×19 см и вес 25 кг позволяют устанавливать устройство на различных объектах инфраструктуры. Система электропитания адаптирована для работы от стандартной электросети 220В, что упрощает интеграцию в существующие инженерные коммуникации защищаемых объектов.
- Дистанция обнаружения: 5000 м
- Дистанция подавления: 3000 м
- Высота обнаружения: до 1000 м
- Количество обнаруживаемых дронов одновременно: 5 штук
- Погрешность определения азимута: 1.5 градуса
- Точность определения (только для DJI): 10 м
- Поддерживаемые электронные карты: Gaode, Bing, Baidu, Google
- Возможность сетевого масштабирования: есть
- Идентификация по уникальному ID: есть
- Режим “черного” и “белого” списка: есть
- Сигнализация о вторжении: звуковая и визуальная
- Запись исторических данных: есть
- Визуализация статистического анализа: тепловые и линейные диаграммы
Технические характеристики Аэроскоп X1C - стационарный обнаружитель БПЛА
| Вес |
≤30 кг |
|---|---|
| Размер |
(513мм*462мм*187мм)±2мм |
| Общее энергопотребление |
≤100В |
| Высота обнаружения |
до 500 метров |
| Расстояние обнаружения |
1-5 км |
| Частоты обнаружения |
900M, 1.2G, 2.4G, 5.2G, 5.8G |
| Количество дронов, которые могут быть обнаружены одновременно |
5-10 |
| Одновременное отслеживание и отображение траектории БПЛА |
5-10 |
| Ошибка азимута |
≤1.5° (RMS) |
| Точность позиционирования |
≤5 метров |
| Точность обнаружения |
≥95% |
| Время отклика системы |
3-5 секунд |
| Напряжение внешнего источника питания |
100~220V AC |
| Рабочая температура |
-20~+65℃ |
| Уровень влагозащиты |
IP65 |
| Модели обнаруживаемых дронов |
DJI, FPV, Xiaomi, Yuneec, Hubsan, Powervision, Tello и другие |
Комплектация
- Детектор дронов X1C
- Модуль направленного подавления сигнала
- Интерфейсный кабель для соединения компонентов системы
- Кабель электропитания

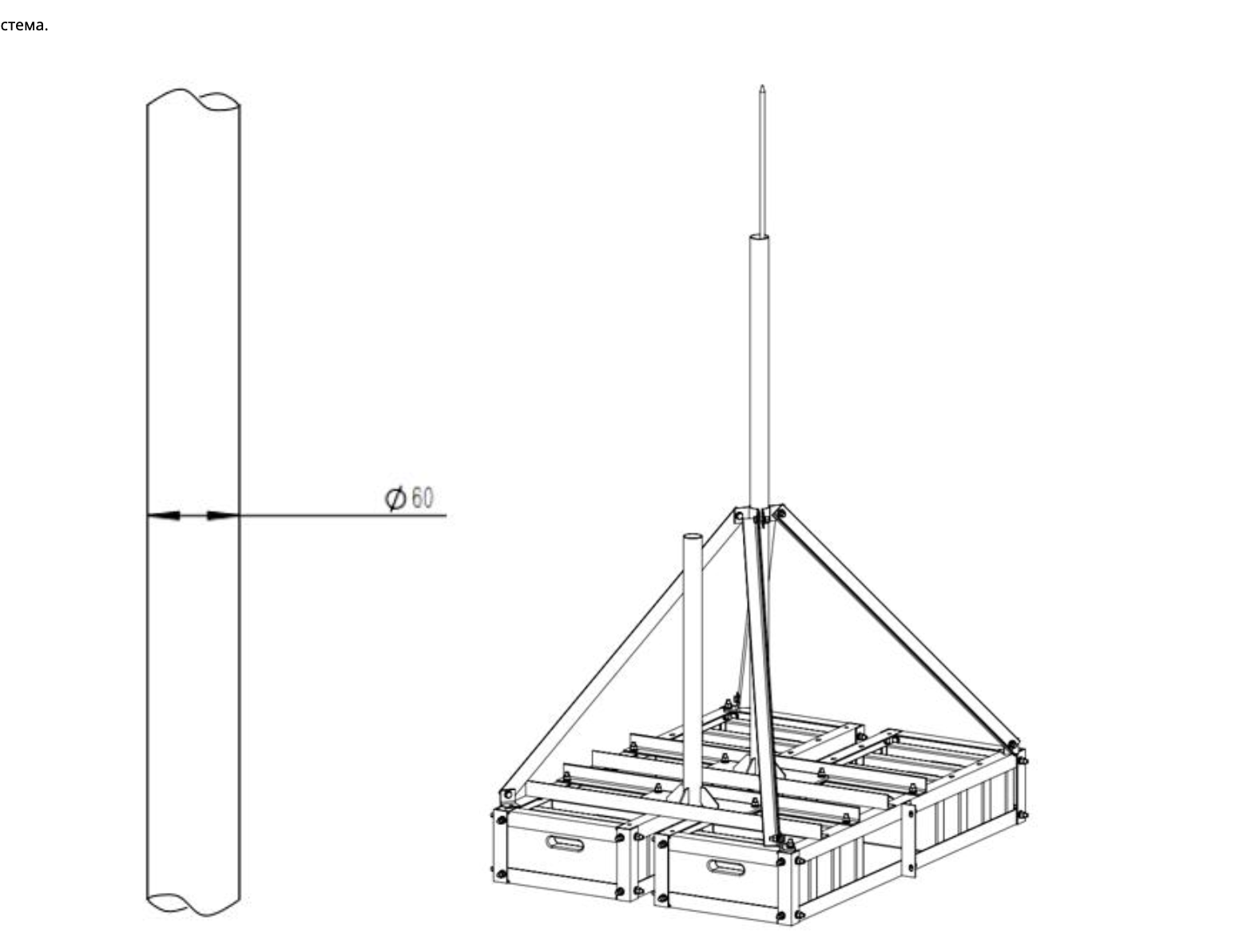

- Монтажные кронштейны
- Программное обеспечение для мониторинга и управления
- Руководство по эксплуатации
- Паспорт изделия
- Сертификат соответствия
